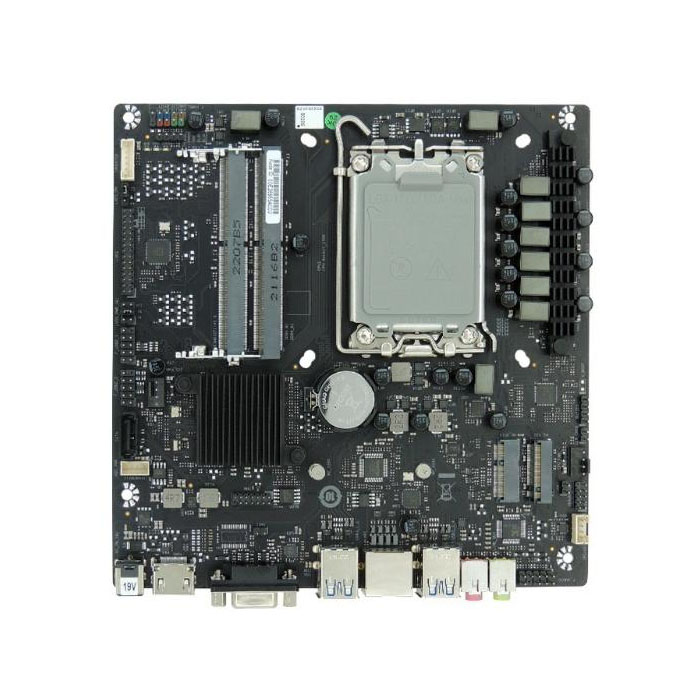

X86 аналық платасы-INTEL H610 тақтасы

YCTECH өнеркәсіптік өнімді басқару тақтасын әзірлеу Қытайдың шығыс жағалауында орналасқан өнеркәсіптік басқару тақтасының бағдарламалық жасақтамасын, бағдарламалық жасақтаманы жаңартуды, схемалық диаграмма дизайнын, ПХД дизайнын, ПХД өндірісін және PCBA өңдеуді қамтиды. Біздің компания X86 аналық платасын - INTEL H610 тақтасын жобалайды, әзірлейді және шығарады. 12-13-ші буын Intel® Core™, Pentium® Gold және Celeron® процессорларына арналған Intel® LGA1700 ұясы*

Intel® Turbo Boost Technology 2.0 және Intel® Turbo Boost Max Technology 3.0 технологиясын қолдайды**

*CPU тек 65 Вт дейін қолдайды

*CPU қолдау тізімін www.asus.com сайтынан қараңыз.

**Intel® Turbo Boost Max Technology 3.0 қолдауы процессор түрлеріне байланысты.

чипсет

Intel® H610 чипсеті

Жад

2 x SO-DIMM, макс. 64 ГБ, DDR4 3200/2933/2800/2666/2400/2133 МГц ECC емес, буферсіз жад*

Екі арналы жады архитектурасы

Intel® экстремалды жад профилін (XMP) қолдайды

*Нақты жад деректерінің жылдамдығын қолдау процессор түрлері мен DRAM модульдеріне байланысты, қосымша ақпаратты Жад QVL (Білікті жеткізушілер тізімі) үшін www.asus.com сайтынан қараңыз.

графикалық карта

1 x DisplayPort**

1 x HDMI® порты***

1 x LVDS қосқышы

*Графикалық спецификациялар процессор түрлері арасында әр түрлі болуы мүмкін.

** Қолдайды максимум. DisplayPort 1.4 ішінде көрсетілгендей 4K@60Гц.

*** HDMI 2.1 ішінде көрсетілгендей 4K@60 Гц қолдайды.

сақтау құрылғысының интерфейсі

Барлығы 1 x M.2 ұяшығы мен 2 x SATA 6Gb/s портын қолдайды

Intel® 12-ші буын процессорлары

- 1 x M.2 ұясы (M кілті), 2260/2280 түрі (PCIe 4.0 x4 және SATA режимдерін қолдайды)

Intel® H610 чипсеті

- 2 x SATA 6,0 Гб/с порттары

Интернет функциясы

1 x Realtek 1 Гб Ethernet

ASUS LANGuard

USB интерфейсі

Артқы USB (барлығы 4 порт)

2 x USB 3.2 Gen 2 порттары (2 x Type-A)

2 x USB 2.0 порттары

Алдыңғы USB (барлығы 7 порт)

1 x USB 3.2 Gen 1 тақырыбы қосымша 2 USB 3.2 Gen 1 порттарын қолдайды

2 x USB 2.0 тақырыптары қосымша 4 USB 2.0 порттарын қолдайды

1 x USB 2.0 тақырыбы қосымша 1 USB 2.0 портын қолдайды

дыбыс әсерлері

Realtek 7.1 көлемді дыбыс жоғары ажыратымдылықтағы аудио CODEC*

- Қолдайды: ұяны анықтау, алдыңғы панельдегі ұяны қайта жіберу

- 24-бит/192 кГц ойнатуды қолдайды "

* 7.1 Surround Sound аудио шығысын қолдау үшін алдыңғы панелінде HD аудио модулі бар шасси қажет.

Артқы панельдегі енгізу/шығару құрылғысының қосқыштары

2 x USB 3.2 Gen 2 порттары

2 x USB 2.0 порттары

1 x DisplayPort

1 x HDMI® порты

1 x Realtek 1Gb Ethernet порты

2 x аудио ұясы

1 x тұрақты ток коннекторы (19 В қолдауы)

Кірістірілген енгізу/шығару құрылғысының интерфейсі

Желдеткіш пен салқындатумен байланысты

1 x 4 істікшелі процессордың желдеткіш тақырыбы

1 x 4 істікшелі шасси желдеткішінің тақырыбы

Қуатқа байланысты

1 x 2 істікшелі +19 В қуат қосқышы

1 x SATA қуат қосқышы

Сақтауға қатысты

1 x M.2 ұясы (M кілті)

2 x SATA 6Gb/s порттары

USB флеш

1 x USB 3.2 Gen 1 тақырыбы қосымша 2 USB 3.2 Gen 1 порттарын қолдайды

2 x USB 2.0 тақырыбы қосымша 4 USB 2.0 портын қолдайды

1 x USB 2.0 тақырыбы қосымша 1 USB 2.0 порттарын қолдайды

AIO жүйесіне қатысты

1 x 2 істікшелі ішкі тұрақты ток қуат қосқышы

1 x стерео динамик қосқышы

1 x DMIC тақырыбы

Тегіс панельді дисплей қатысты

1 x Артқы жарық инверторының кернеуін таңдау тақырыбы

1 x FPD жарықтығы тақырыбы

1 x Панель кернеуін таңдау тақырыбы

1 x Панельді өшіру тақырыбы

Әртүрлі

1 x Clear CMOS тақырыбы

1 x Chassis Intrude тақырыбы

1 x COM портының тақырыбы

1 x COM жөндеу тақырыбы

1 x Алдыңғы панельдің аудио тақырыбы (AAFP)

1 x LVDS қосқышы

1 x M.2 ұясы (E пернесі)

1 x Үндеткіш тақырыбы

1 x SPI TPM тақырыбы (14-1 істікшелі)

1 x 10-1 істікшелі Жүйе тақтасының тақырыбы

BIOS функциясы

128 Мб Flash ROM, UEFI AMI BIOS

басқару функциясы

WOL by PME, PXE

Пакет мазмұны

Кабельдер

2 x SATA 6Gb/s кабелі

1 x SATA қуат кабелі

Әртүрлі

2 x енгізу/шығару экрандары

Орнату медиасы

1 x DVD қолдауы

Құжаттама

1 x ACC Express белсендіру кілтінің картасы

1 x Пайдаланушы нұсқаулығы

Қолдау көрсетілетін операциялық жүйе

Windows® 11 64-бит, Windows® 10 64-бит

аналық плата өлшемі

Жұқа Mini-ITX пішін факторы

6,7" x 6,7" (17,0 см x 17,0 см)
